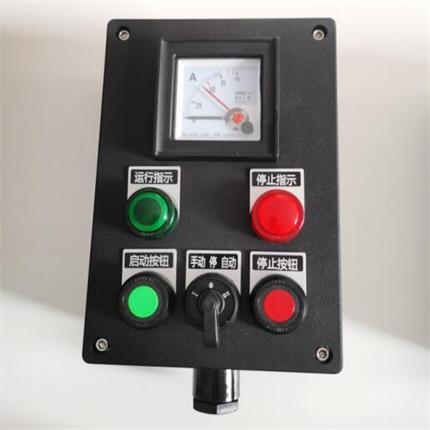

BXK防爆防腐控制箱(操作柱)

防爆防腐控制箱 防爆防腐操作柱
一、适用环境:

1.1区、2区危险场所。

2.IIB、IIC类爆炸性气体环境。

3.爆炸性粉尘环境A21区、A22区

注:BXK防爆防腐控制箱或者BZC防爆防腐操作柱外壳采用工程塑料材质,也可以根据要求采用不锈钢板焊接而成,控制箱的安装方式挂式,如用户有其他需要请注明。



二、产品特点:

1.适用于交流50Hz、220/380V,直流电压至220V的线路中,远距离集中控制多台电动机的起动与停止。

2.由增安型外壳,隔爆型元件(指示灯、电流表、按钮、开关)及接线端子等组成。

3.外壳采用玻璃纤维增强不饱和聚酯树脂模压而成。具有外壳美观耐腐蚀,抗静电耐冲击及热急定性好等优良性能。

4.内装元件直接卡在标准导轨上,元件上的凸起和导轨上的凹槽保证了内置元件安装的确定位置上,元件和元件之间最小中心距离为42mm.

5.可钢管或电缆布线。

6.该产品有多种变化,可根据用户提供的电气原理图而制作。

7.符合GB3836-2000,IEC60079标准要求。

由于控制箱元件布置千变万化,具有体元件排列要根据用户订货时提供的电气原理图,共同研究元件排列示意图或提出要求由我公司进行设计和制造。



三、结构概述:


1.控制箱外壳采用高强度难燃塑料压制而成。由主箱和接线箱组成。

2.主箱内可安装防爆按钮、电流表、信号灯或封胶开关等元件,电缆通过引入装置引至接线端子连接。

3.立式控制箱引入装置置于立柱钢管内,电缆布线或钢管布线。

4.控制箱均设有内外接地装置。



四、技术参数:

使用类型 AC-3 AC-4

额定电压(V) 220/380

额定电流(A) 10

防护等级 IP65

电缆外径(Φ,mm)10-14

进线口螺纹(G')3/4

防腐等级 WF2

防爆标志Exde II CT6





五、安装、维护:

1.安装前应检查控制箱的铭牌上所列的基本数据是否符合实际使用条件。

2.控制箱接地装置应可靠接地。

3.无论何种布线,何种安装形式,必须将引入装置的密封圈压紧,以保证其防爆性能。在定期检查时,若发现密封圈老化,应及时更换,切不可随意代换。

4.维修时"严禁带电开盖",以保安全。

5.在安装和维修时,应妥善保护隔爆面。

6.对控制箱进行维护时,若须更换元件,被换元件应符合各自标准的要求。
