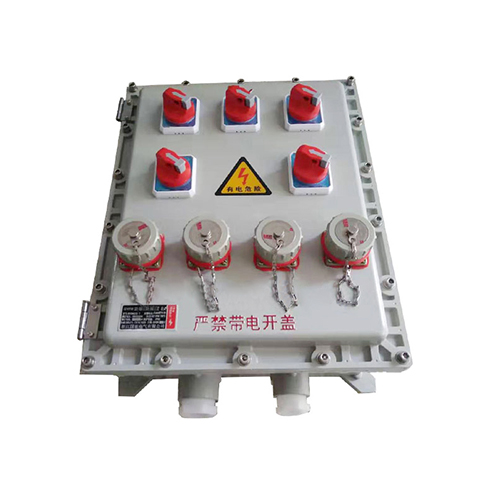

防爆电机蝶阀配电箱

作者:admin    来源:未知    发布时间:2021-03-22 14:18    浏览量:

浙江森恩防爆阀门控制器 电动防爆阀门控制箱适用范围:
防爆阀门控制箱、防爆操作控制箱、防爆电机控制箱、防爆仪表控制箱

  1、适用于1区、2区危险场所;

  2、适用于ⅡA、ⅡB、ⅡC类T6及以下组别爆炸性气体环境;

  3、广泛应用于石油、化工、海上平台、码头等危险场所,在交流50Hz、电压至380V的线路中作控制之用。

  防爆阀门控制器 电动防爆阀门控制箱产品特点:

  1.外壳采用ZL102铝合金压铸成型,经高速抛丸清理后表面高压静电喷塑,不锈钢外露紧固件。

  2.内装转换开关、按钮、电流表(可按用户要求装其他仪表)、指示灯等。

  3.转换开关有30多种功能可由用户自由选择。

  4.可根据要求特制。

  5.电流表量程由用户指定。

  6.具有防水、防尘等性能。

  7.钢管或电缆布线均可。

  8.立式或挂式安装,如有特殊要求特制。

  9.产品出厂铭牌上只体现总单元内容,各分单元代号为订货参数。

  10.符合GB3836,IEC60079标准要求。

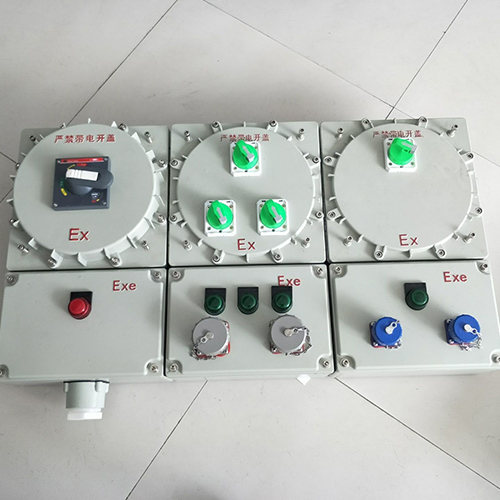

防爆控制柜、防爆操作控制柜、防爆照明动力配电柜、气体防爆控制柜、防爆动力控制柜
防爆阀门控制器 电动防爆阀门控制箱主要结构和工作原理

  1、主要结构电动阀门控制箱由面板、控制按钮、电源开关、指示灯、交流接触器等构成。可以完成阀门的启闭和松开、夹紧的操作,状态指示、电机过载保护等功能。

  防爆阀门控制器 电动防爆阀门控制箱操作流程为:阀门开阀门关

  1.阀板松开到位1.阀板松开到位

  2.2.阀门开启到位2.阀门关闭到位盲板阀控制箱 电动阀控制箱 闸阀控制箱

  3.3.阀板夹紧到位3.阀板夹紧到位

  4.2、基本原理当阀门处于关位置时,开启电源开关,电源指示灯亮,阀门关到位指示灯和夹紧到位指示灯同时点亮。需要开阀时,按下阀门松开按钮,松开夹紧电机正转,带动松开/夹紧机构放松动作(夹紧到位指示灯熄灭),松开到位后,松开到位行程开关动作(松开到位指示灯点亮),松开夹紧电机自动断电停止运转;然后按下阀开按钮阀门启闭电机正转,带动阀板翻转动作(阀门关到位指示灯熄灭),阀板开到位后,阀开到位行程开关动作(阀门开到位指示灯点亮),阀门启闭电机自断电停止运转;然后按下夹紧按钮松开夹紧电机反转,带动松开夹紧机构夹紧动作(松开到位指示灯熄灭),夹紧到位后,夹紧到位行程开关动作(夹紧到位指示灯点亮),松开夹紧电机自动断电停止运转,完成自动阀门开启工作过程。阀门由开到关的工作原理同以上相类
防爆操作控制配电箱、防爆远程控制箱、防爆照明动力配电箱、防爆电源控制箱
